Dettagli sul nuovo CPI win FSE 4.0

Studio della genesi dell’incendio con il nuovo Namirial CPI win FSE 4.0

Data pubblicazione: 24/07/2023

Gli aggiornamenti di Namirial CPI win FSE, il primo software che in Italia ha introdotto la simulazione d’incendio e di evacuazione delle persone, lo rendono praticamente un prodotto nuovo, in grado di soddisfare gli specialisti più esigenti ma allo stesso tempo di essere guida per chi si vuole approcciare a questa disciplina.

CPI win FSE da oggi ti consente di studiare la genesi dell’incendio, simulandone sviluppo, propagazione ed effetti su persone, strutture e beni con innovative funzionalità che, come da filosofia Namirial, hanno lo scopo di essere davvero utili più che di impatto.

Nuove funzionalità

• Import diretto della geometria dal modello standard IFC;
• Nuovo visualizzatore dinamico 3D con tecnologie render avanzate dei risultati delle elaborazioni numeriche (utilizzabile in sostituzione o in parallelo del visualizzatore nativo smokeview)
• Nuove sonde per analisi RSET
• Miglioramento e velocizzazione delle procedure per il calcolo in Cloud
• Aggiornamento alle ultime versioni dei motori di calcolo FDS

Guarda il video

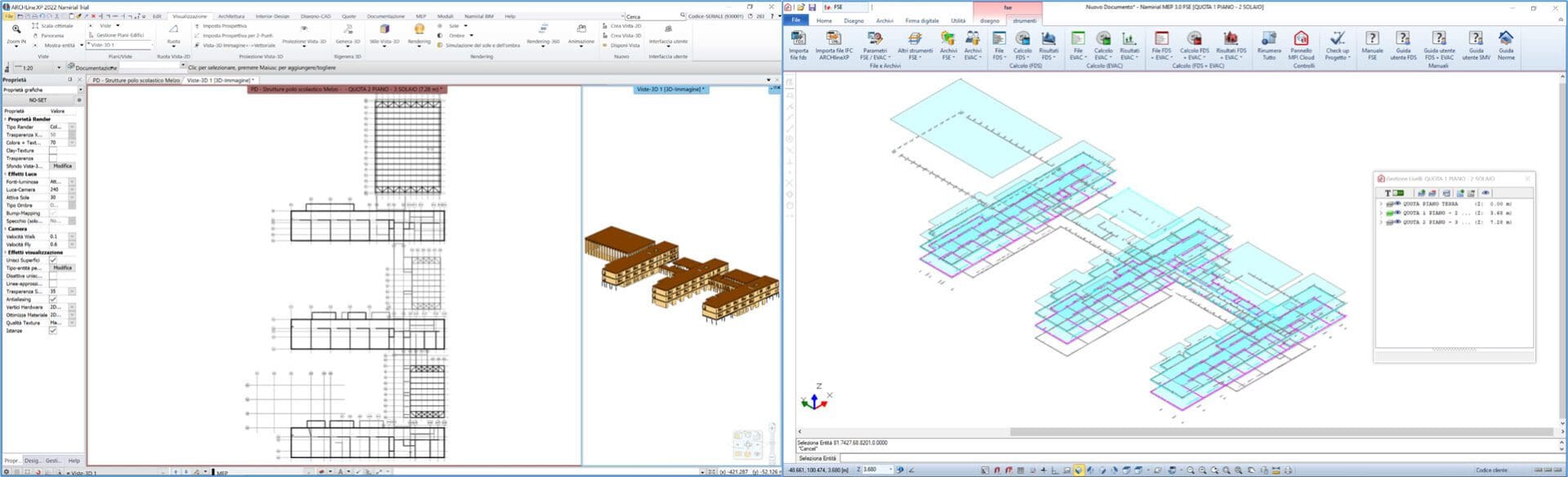

Import geometria dal modello architettonico IFC

L’import della geometria, che richiede l’installazione senza alcun costo aggiuntivo di un prodotto aggiuntivo e consente l’importazione dello scheletro dell’edificio nell’area grafica di Namirial CPI win FSE, a partire da un modello architettonico standard IFC (generato ovviamente secondo gli standard di tale tipologia di file).

La procedura per l’importazione della geometria prevede la creazione automatica su Namirial CPI win FSE dei seguenti elementi, con associazione nei relativi piani così come definiti nel file IFC stesso:

• Parete: viene importato su CPI win FSE l’oggetto “Parete” con le proprietà geometriche definite.
• Solaio: viene importato su CPI win FSE l’oggetto “Solido” con le proprietà geometriche definite.
• Porta: viene importato su CPI win FSE l’oggetto “Porta” con le proprietà geometriche definite.
• Finestra: viene importato su CPI win FSE l’oggetto “Finestra” con le proprietà geometriche definite.
• Colonna: viene importato su CPI win FSE l’oggetto “Solido” con le proprietà geometriche definite.
• Trave: viene importato su CPI win FSE l’oggetto “Parete Inclinata” con le proprietà geometriche definite.
• Scale/Rampe: viene importato su CPI win FSE l’oggetto “Scala” con le proprietà geometriche definite.



Tutti gli elementi importati e quelli eventualmente aggiunti poi saranno tradotti AUTOMATICAMENTE nel linguaggio per avviare il calcolo con il motore internazionalmente riconosciuto FDS e infine ovviamente visualizzati nel calcolo.

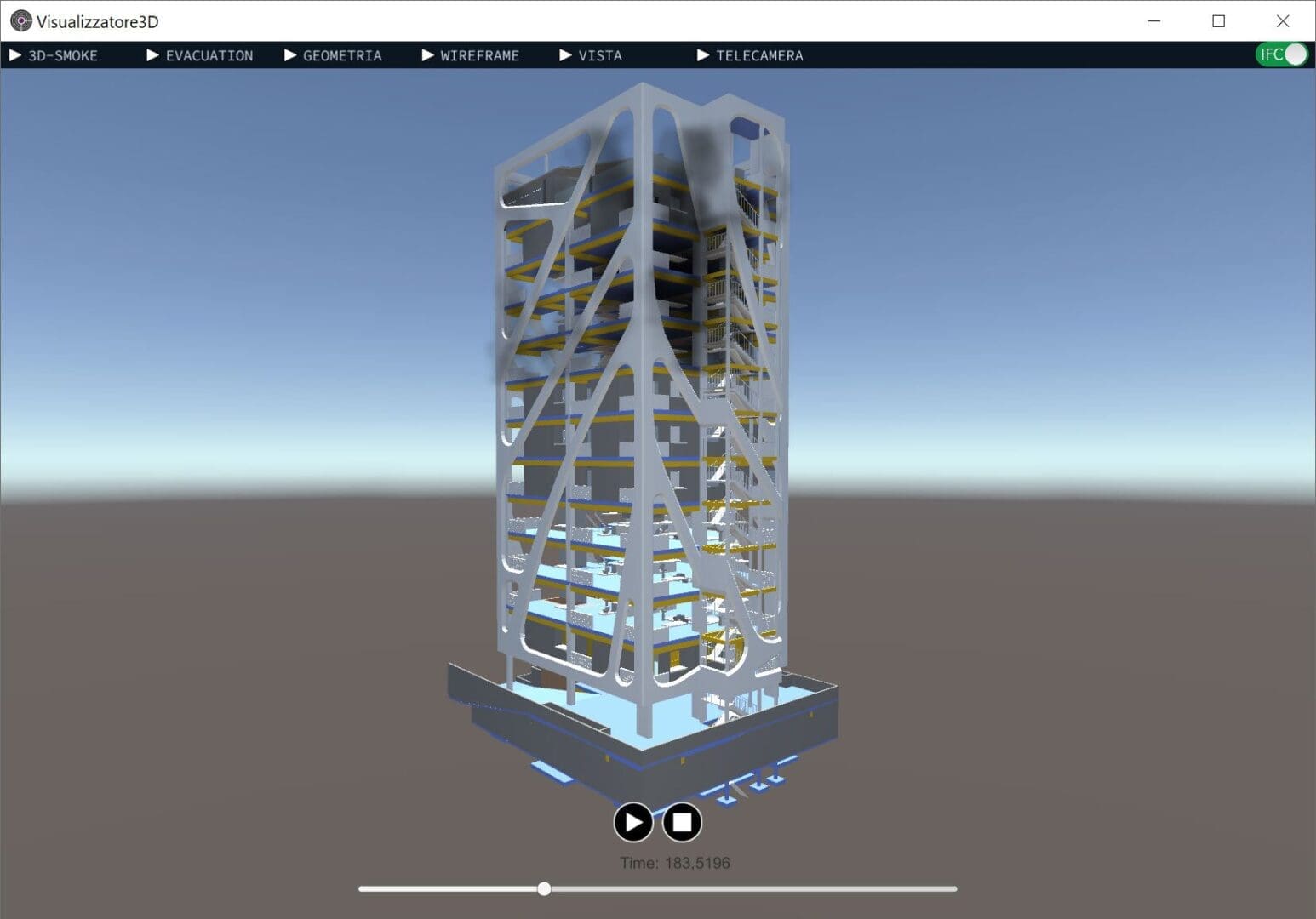

Nuovo visualizzatore 3D

Il nuovo visualizzatore 3D dedicato, il cui render si basa su tecnologia Unity3D utilizzata nel mondo cinematografico, permette la visualizzazione dei risultati di calcolo per lo scenario oggetto della simulazione mediante animazione grafica e rendering immersivo. È possibile caricare e visualizzare tutti i risultati della simulazione, quali i dati di calcolo di fumo, fiamme, evacuazione, device, particelle e slice.

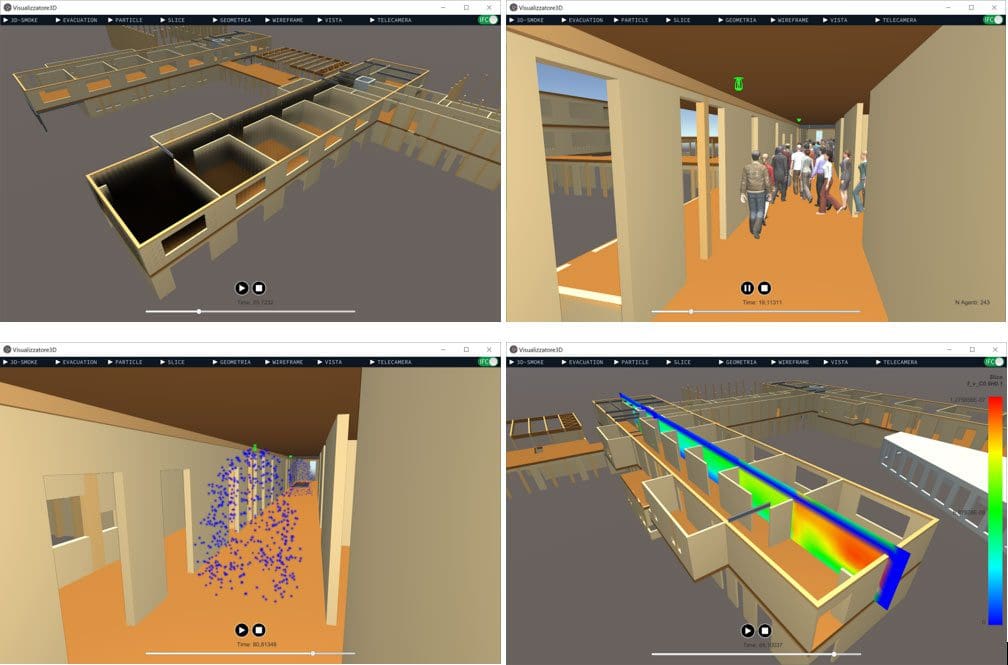

Attraverso il visualizzatore potrai navigare la scena e il dominio di calcolo della simulazione o utilizzando la  geometria nativa del file FDS o utilizzando direttamente il modello IFC importato per una simulazione decisamente più realistica e immersiva. Potrai così rappresentare i dati relativi a:

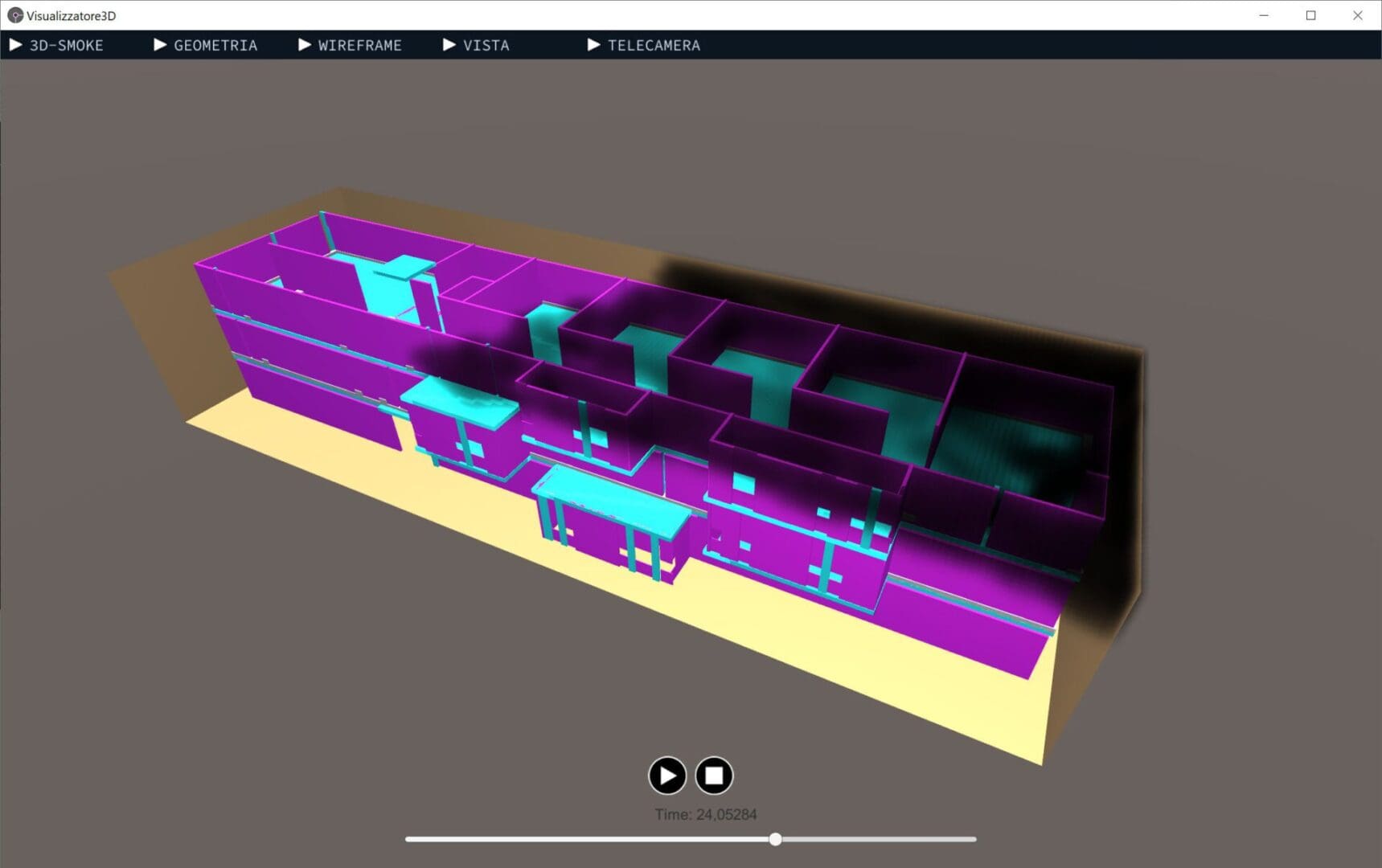

• Fumo e fiamme (SOOT-HRRPUV)

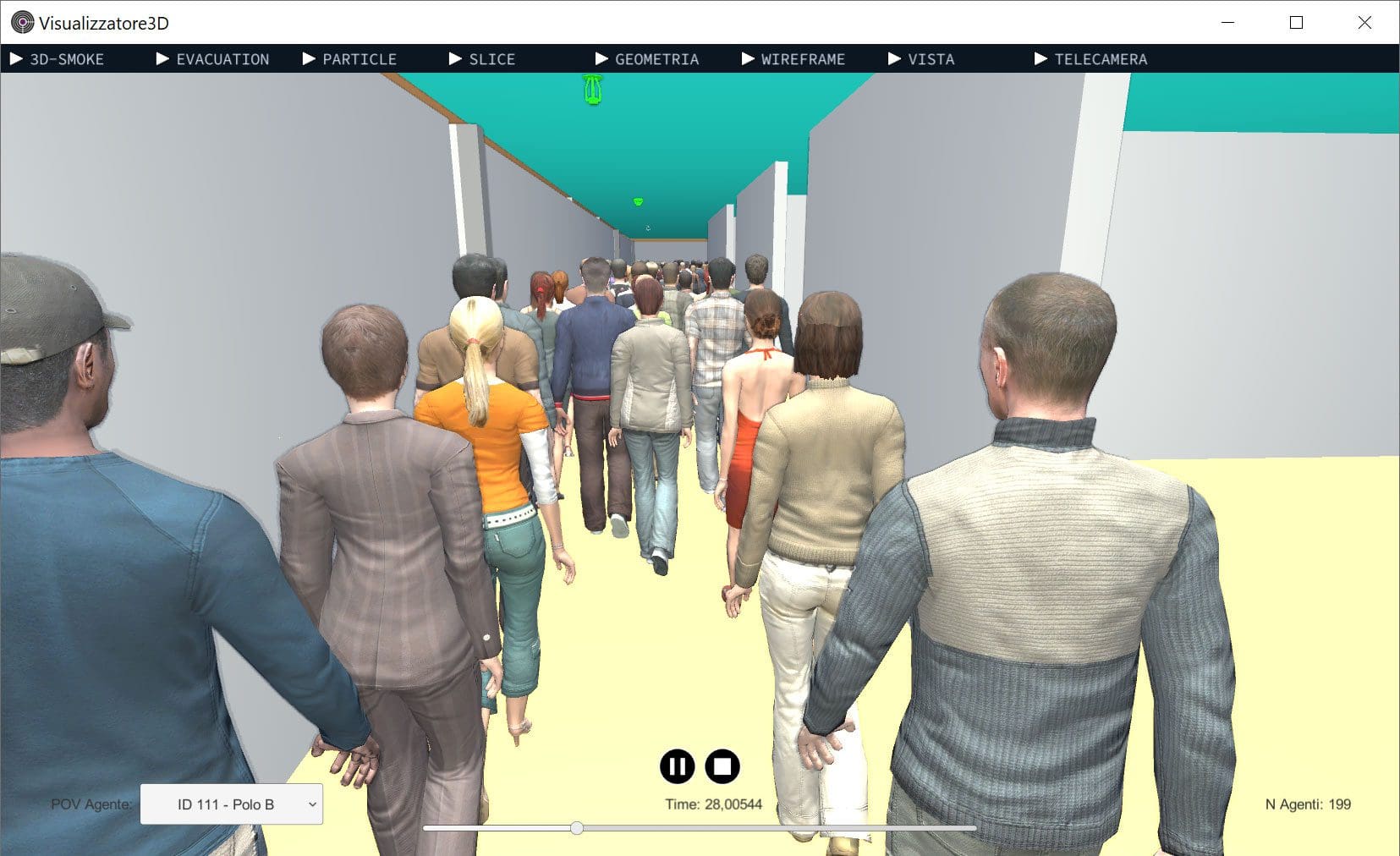

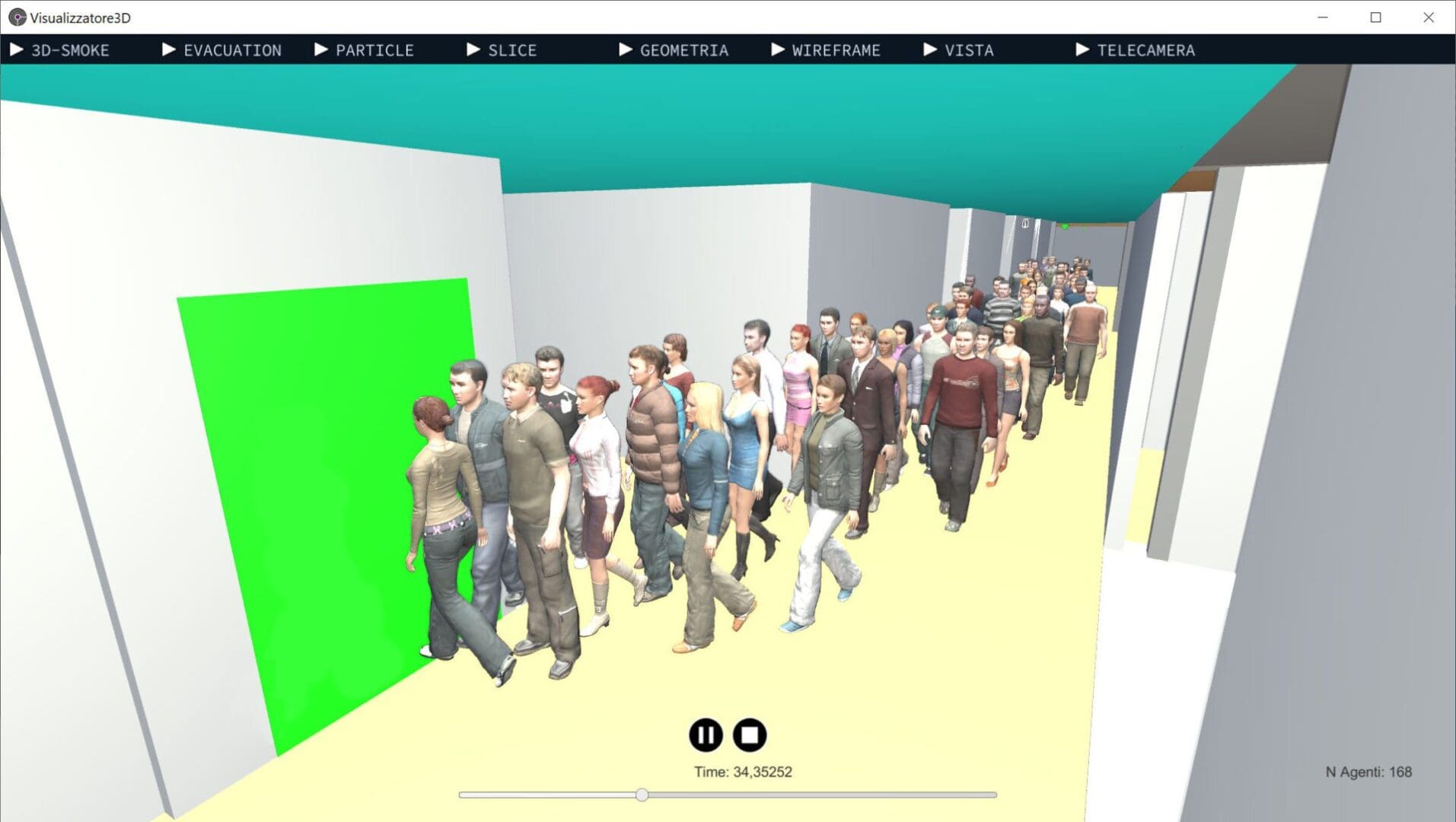

• Evacuazione con agenti fotorealistici e visualizzazione in prima persona POV

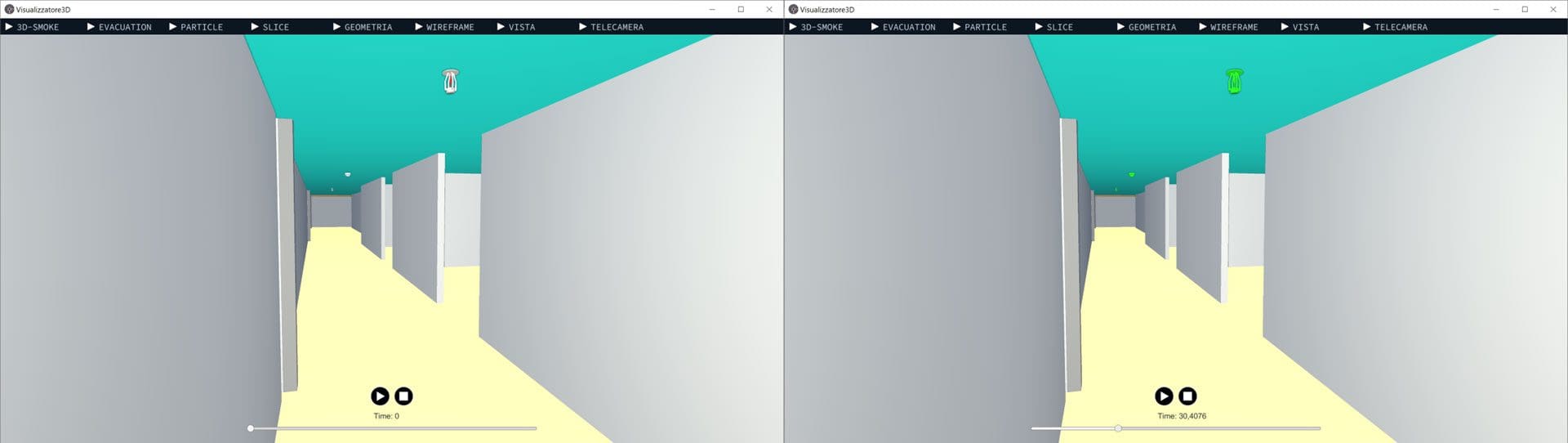

• Attivazione/Disattivazione Device

• Emissione delle particelle

• Slice totali o parziali per tutte le quantità calcolate

Nuove sonde analisi RSET

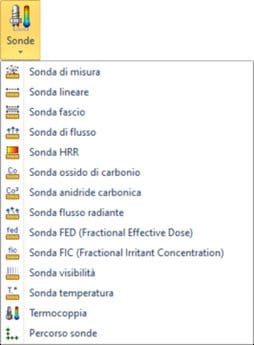

Sono stati aggiunti comandi rapidi per l’inserimento di sonde per la rilevazione di CO, CO2, flusso radiante, FED, FIC, visibilità e temperatura, per la valutazione dell’RSET con il metodo di calcolo avanzato, attraverso la stima delle concentrazioni dei prodotti tossici, della temperatura e della densità del fumo negli ambienti a seguito dell’incendio.

Inoltre sono state ampliate le funzionalità degli obiettivi di progetto con l’introduzione del parametro “altezza libera da fumi” per simulare il comportamento dei modelli a zona.









Miglioramento calcolo in Cloud

CPI win FSE migliora, velocizza e adegua il Calcolo in Cloud alle nuove tecnologie web: aggiunti parametri HighCore corrispondente a 2.00 GB per core e REG/PRE per macchine ad uso esclusivo; aggiornamento inoltre dei motori di calcolo in cloud supportati.

Aggiornamento motori di calcolo FDS

Potrai lavorare con l’ultima versione del motore di calcolo FDS+EVAC – 6.7.7. con la possibilità di lancio del calcolo combinato. E infine è stata aggiunta la misura della quantità FED (Fractional Effective Dose) con visualizzazione per slice totali o parziali.



CPI win FSE

CPI win FSE di Namirial, con una interfaccia completa ed intuitiva, aiuta il professionista antincendio sia nella realizzazione dello scenario da analizzare, sia nell’analisi a posteriori dei risultati della simulazione attraverso una visualizzazione a video di grafici e tabelle riepilogative, anche tenendo conto dei vari obiettivi della simulazione eventualmente impostabili.





---
