Sprinkler y Software de Diseño e Instalación de Hidrantes y Rociadores

CPI win ® SPIDI es un software basado en Windows que permite a los usuarios evaluar o revisar los sistemas de riego y de hidrantes de cualquier geometría, mediante reglamentos específicos. Su interfaz fácil de usar garantiza una curva de aprendizaje corta y de respuesta rápida.

CPI win SPIDI ® permite al usuario seguir (incluso en el mismo proyecto), la norma europea y las normas de la NFPA 13 (teniendo en cuenta también los casos de estudio para la instalación de rociadores ESFR y CMSA, además de todo tipo de rociadores previstos en las respectivas normas).

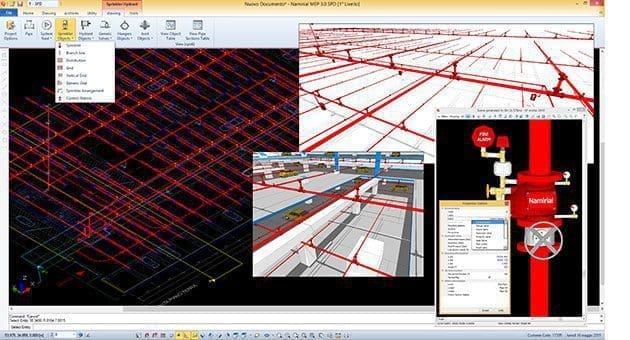

El programa SPIDI puede importar un sistema de tuberías de riego desde un archivo DWG / .DXF pero tiene también un sistema CAD independiente con herramientas para trabajar rápidamente con unos pocos clics. Se puede tomar un plano de todo el sistema directamente del dibujo hecho en el archivo DWG o DXF con cualquier archivo de dibujo de CAD (como AutoCAD o similar). Por lo tanto es posible importar un plano muy rápidamente. Luego, el plano puede ser modificado y las propiedades pueden estar asociados a los objetos (materiales, clasificaciones, etc.) sin ninguna limitación.

Varias utilidades importantes también están disponibles para el usuario:

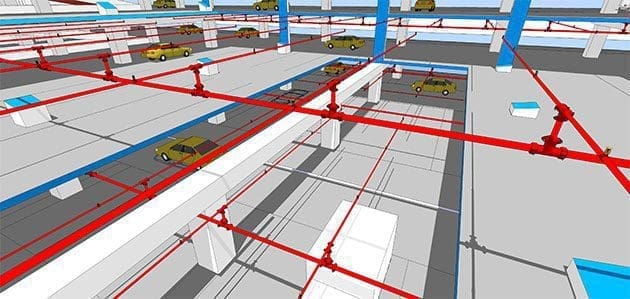

• Dibujo de tuberías en 3D y de gestión;
• Las tuberías del sistema de gestión múltiples;
• Gestión simultánea de varios sistemas de tuberías independiente dentro del mismo proyecto con cálculo por separado;
• Las principales funciones de CAD (que puede ser usadas de una manera similar a Auto CAD);
• Todos los tipos de objetos comúnmente utilizados en un sistema de agua, perfectamente escalables: hidrantes, rociadores, válvulas, material de instalación, las articulaciones, los colgadores.

El programa cuenta con herramientas poderosas para la entrada rápida de las piezas de toda la red:

Asistentes para insertar rociadores, aspersores e hidrantes permiten al usuario fácilmente crear bloques de red, y también tienen la capacidad de insertar miles de rociadores en pocos segundos mediante un simple clic del ratón (ramas, árboles, rejas, rejillas verticales y diseños automáticos para relleno de áreas enteras). El software permite también la inserción automática de velas, columna y rejillas verticales para sistemas de rack. El asistente permite crear hidrantes, columna montantes de hidrantes. Crea automáticamente la columna de acuerdo con las medidas y por el conjunto de características

Adicionalmente el software CPI Win® SPIDI también permite lo siguiente:

• Definir el material para cada sección de tubo o una serie de tubos, gestionado por el usuario del archivo: el coeficiente de rugosidad relativa (para utilizar nuevos tubos) y también los diámetros relativos disponibles en el mercado se tendrán en cuenta;
• Asocie etiquetas con secciones y objetos, filtros que permiten la creación de una propiedad que cambiar en todas las entidades que forman parte del filtro;
• Gráficamente diferenciar las secciones de tubería utilizando diferentes tipos de líneas y colores;
• Medir todas las distancias;
• Forzar las longitudes detectadas en el diseño;
• Cambiar la numeración de los nodos y secciones en una secuencia lógica;
• Establecer los diámetros de cualquiera de todas las secciones que se ejecutarán después de la verificación;
• Juntas de inserción automática (si las tuberías son demasiado largos) y simpatizantes;
• Cálculo automático de todas las partes especiales (codos, válvulas, etc.) insertados en el diseño que permite forzar el tipo y el número que se desee;
• Ajuste los terminales de caudal y altura, diferente de las incluidas por defecto y de acuerdo con las regulaciones; • Monitor de hidrantes y rociadores áreas de influencia, con el fin de optimizar su posición y número;
• Cambie los mismos tipos de propiedades de los objetos comunes con una sola operación;
• Crear sistemas cuadriculada con cualquier número de anillos, también las verticales;
• Obtenga consejos sobre los más y los menos favorables hidrantes y rociadores;
• Obtenga el mismo dibujo realizado directamente en formato DWG o DXF con toda la información técnica necesaria para la planificación de las necesidades;
• El sistema de impresión de oferta / demanda gráfico en la pantalla y la impresora;
• Directamente modificar cualquier sección de la tubería o propiedad de objeto y coordinar posiciones de objetos, se pueden cambiar simplemente arrastrándolos.

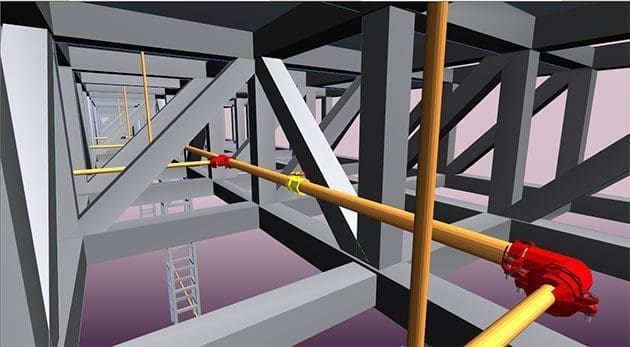

CPI Win ® SPIDI permite posicionar soportes de tuberías en forma automática o manual (según las instrucciones de la norma) que indica cada tipo soporte. También permite determinar el número de todas las partes incluidas (también en el archivo RTF o Excel), de acuerdo con la configuración del sistema de montaje.

El cálculo de los nodos y la inserción se maneja igual. El cálculo se realiza fijando la tasa de flujo real a los nodos en función de las presiones y K eficaz impuestas en el programa. El programa sugiere terminales menos favorables y permite activar o desactivar cualquier terminal (aspersor o hidrante) para una mejor optimización de las áreas de cálculo. El cálculo conduce a tamaño y / o la verificación de toda la red, malla o no, también de la vertical cuadriculada. Todas las piezas especiales y relativos pérdidas concentradas se identifican automáticamente y calculado por el programa de acuerdo con el diseño, aunque el valor siempre puede ser forzado independientemente los valores del gráfico reales.

Al final del proceso el software le permite crear una memoria de cálculo, un dibujo muy preciso en formato dwg con toda la información necesaria (dimensiones, ND, material, código).
