Software diseño de túneles

Strato® es el software dedicado al diseño de túneles. Puede administrar las secciones teóricas de un túnel a efectos contables. Estas se superponen a las secciones medidas . Se calculan para las áreas y volúmenes de sub-corte y sobre-corte de las secciones en comparación con las secciones teóricas , con su indicación contable. Hay dos módulos diferentes dedicadas a las galerías.

Secciones de túnel para estación total

El levantamiento de las secciones se ejecuta con instrumentos topográficos , levantando los puntos que luego ajusten automáticamente el techo del túnel . Se calculan las áreas y volúmenes de sub-corte, sobre-corte y teórico respecto a una sección teórica de proyecto, o entre dos secciones levantadas en un momento posterior.

Secciones de túnel para escáner láser

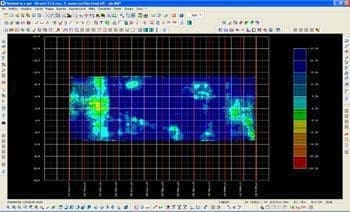

En este caso, la nube de puntos se levanta por medio de escáner láser terrestre . Se extraen las secciones de la nubes de puntos a intervalos definidos por el usuario , con la posibilidad de configurar el ancho de la sección a extraír y la distancia mínima entre los puntos . Con este módulo, además del cálculo de áreas y volúmenes , se puede representar en forma gráfica , con escalas de color personalizable, áreas de sub-corte y sobre-corte en el plan con referencia a la progresiva y al desarrollo en plano del túnel. Es también posible calcular y el dibujar en plano el grado de rugosidad (llanura) del tñnel levantado respecto a las secciones teóricas del proyecto, indicando aquellos que están dentro de la tolerancia en comparación con aquellos fuera de tolerancia con diferencia entre rugosidad cóncava o convexa.
