CMP Analisi Strutturale
Software per il calcolo, analisi e verifica strutture
Software di calcolo ed analisi strutturale sviluppato per chi vuole continuare a scegliere, giudicare e decidere: per chi vuole progettare mantenendo padronanza delle scelte effettuate.
CMP Analisi Strutturale è OpenBIM
Software Calcolo Strutturale
Esperienza nel settore, versatilità e controllo
Il software di calcolo e analisi strutturale Namirial CMP nasce dall’esperienza decennale dello studio di progettazione CAIREPRO e dispone di procedure automatizzate, affidabili, controllabili in ciascuna fase di elaborazione del modello e indirizzabili secondo le consuetudini del progettista.
La sua caratteristica peculiare è infatti la versatilità, grazie a cui è possibile la massima libertà di scelta per geometria del modello, forma delle sezioni, caratteristiche dei materiali e tipologia di verifiche.
Tipologie di analisi
Gestione automatica dei carichi e analisi possibili
CMP gestisce in automatico il calcolo dei carichi derivanti da solaio, tamponamento, vento, azioni sismiche e situazioni di carico complesse, come distribuzioni di pressione generiche e carichi mobili.

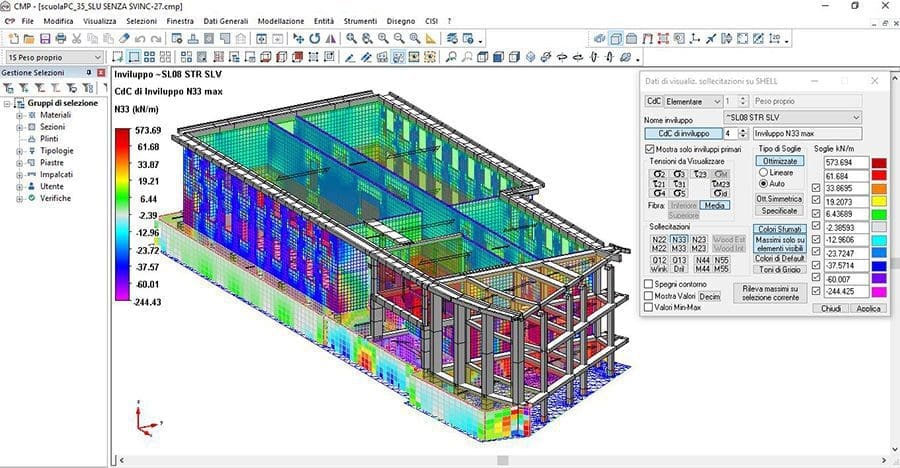

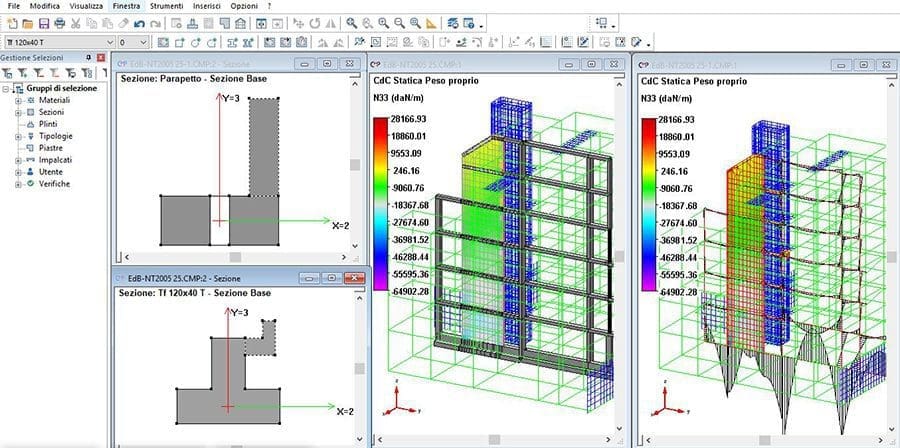

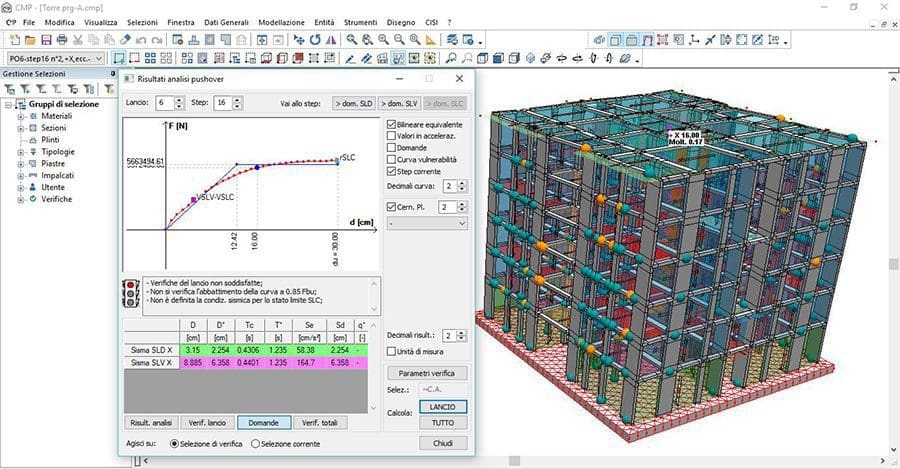

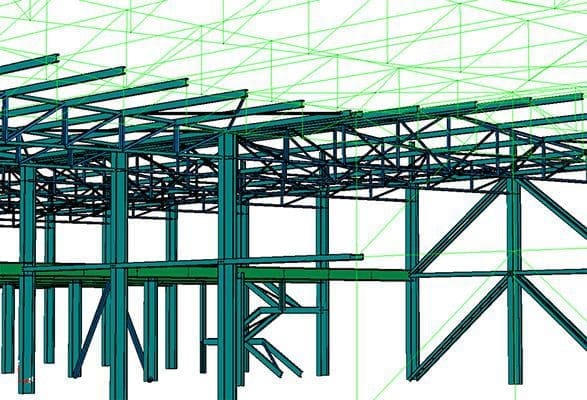

Utilizza un solutore a elementi finiti esterno, XFinest della ditta Harpaceas, per condurre analisi statiche e dinamiche lineari, analisi non lineari a grandi spostamenti e di Buckling, analisi statiche non lineari “pushover” con modello a fibre e a plasticità diffusa.

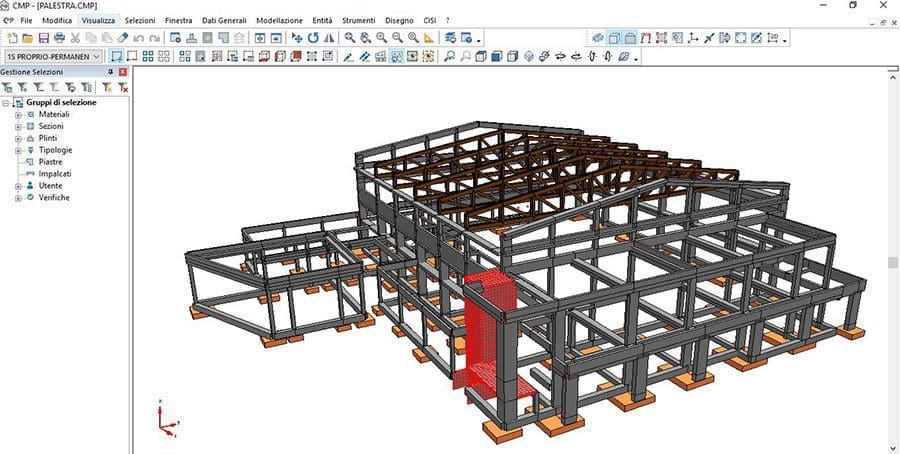

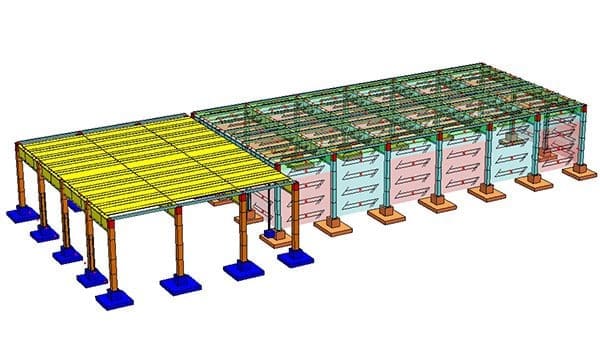

Unico ambiente di lavoro

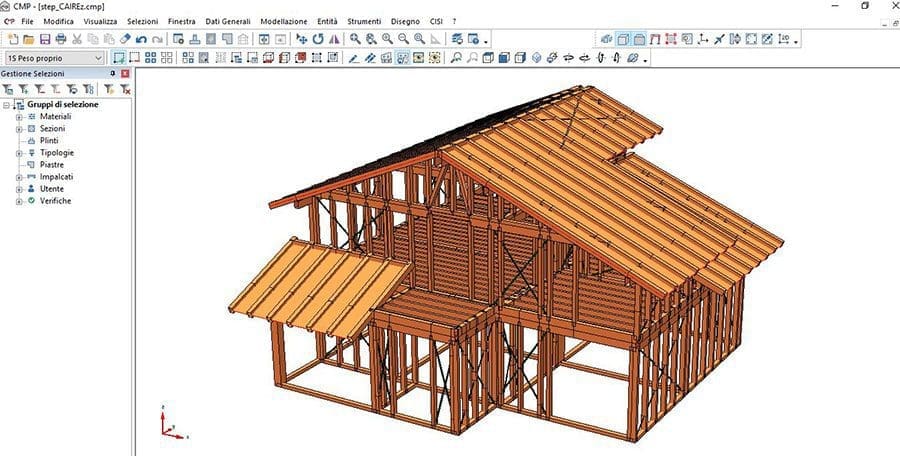

Nessun limite sui materiali
CMP Analisi Strutturale è un applicativo nativo Windows e gestisce tutti i processi all’interno di un unico ambiente di lavoro; l’utente può sempre mantenere il controllo sull’intero percorso di progettazione: ciò è possibile grazie alle 4 finestre di lavoro contemporaneamente consultabili.
Non ci sono limitazioni sulla modellazione dei materiali.
NTC 2018
Verifiche ai sensi delle nuove norme tecniche NTC 2018
Il software è aggiornato alle nuove norme tecniche per le costruzioni DM 17/01/2018.
È altresì in grado di valutare le caratteristiche globali delle strutture ai sensi delle normative vigenti, compresa la definizione della rigidezza degli impalcati e la valutazione della deformabilità torsionale.

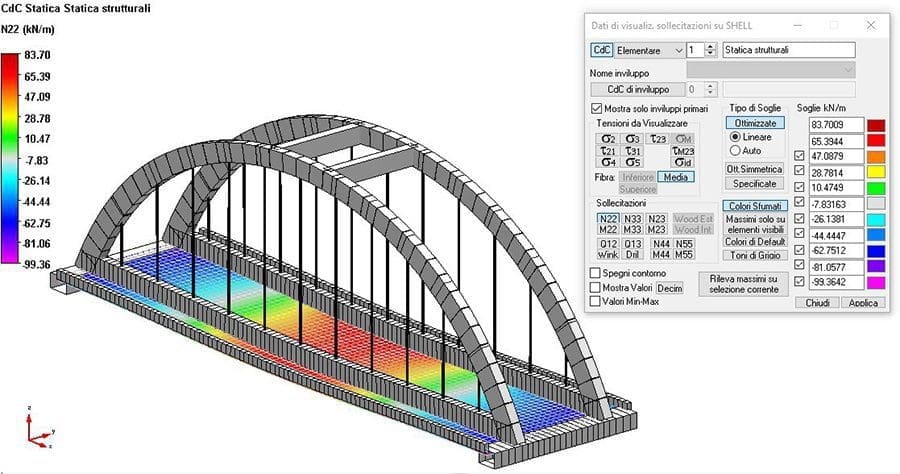

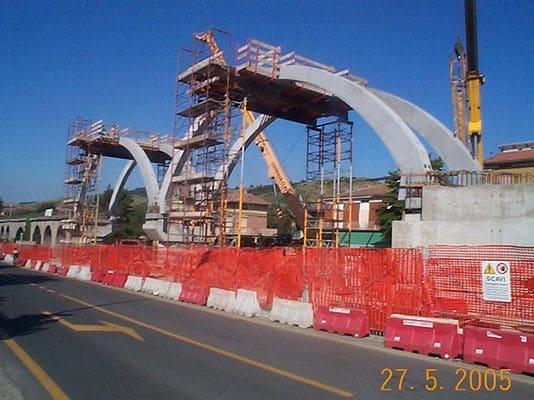

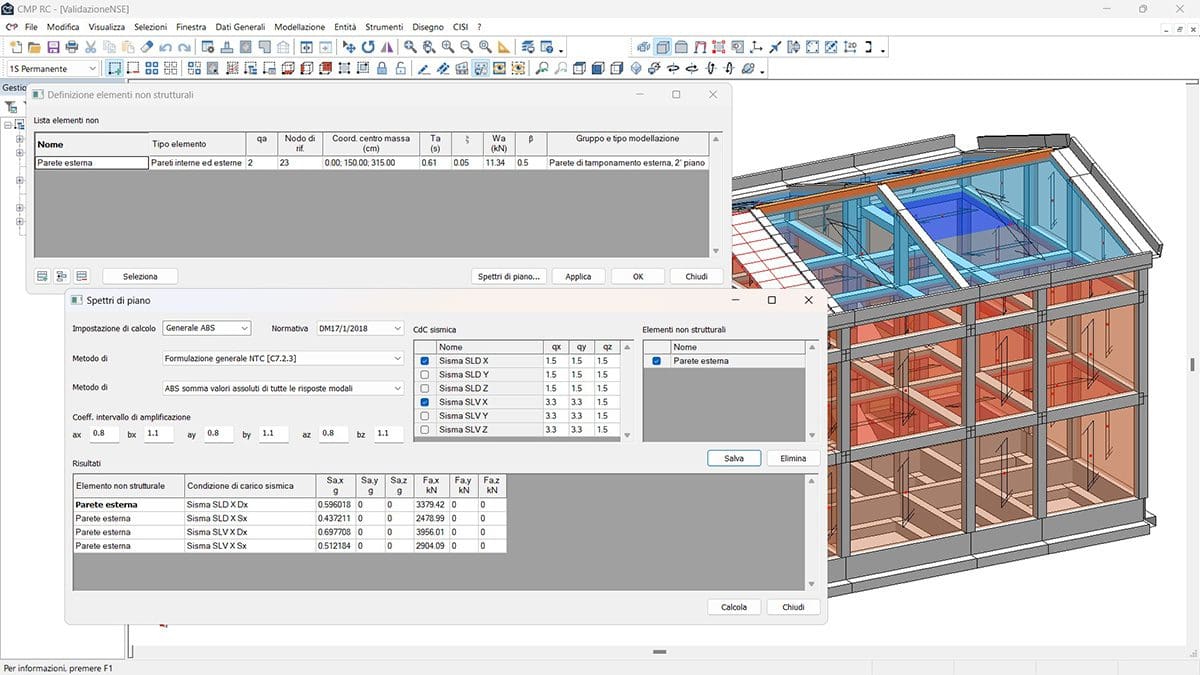

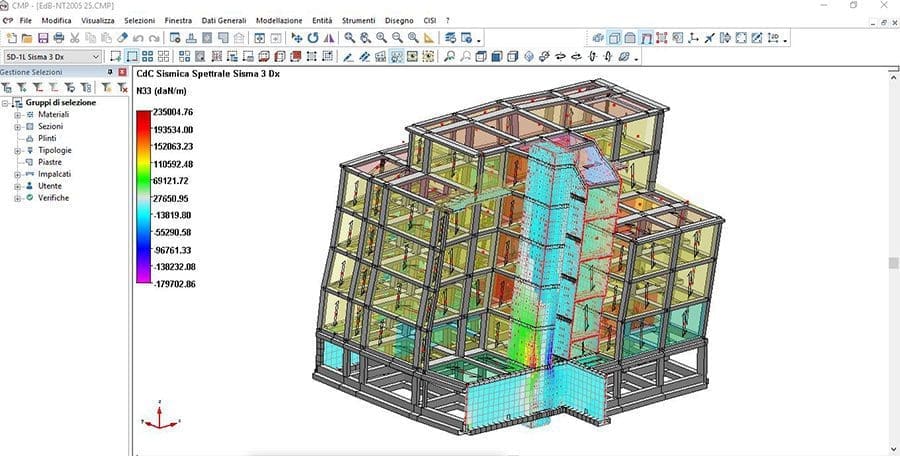

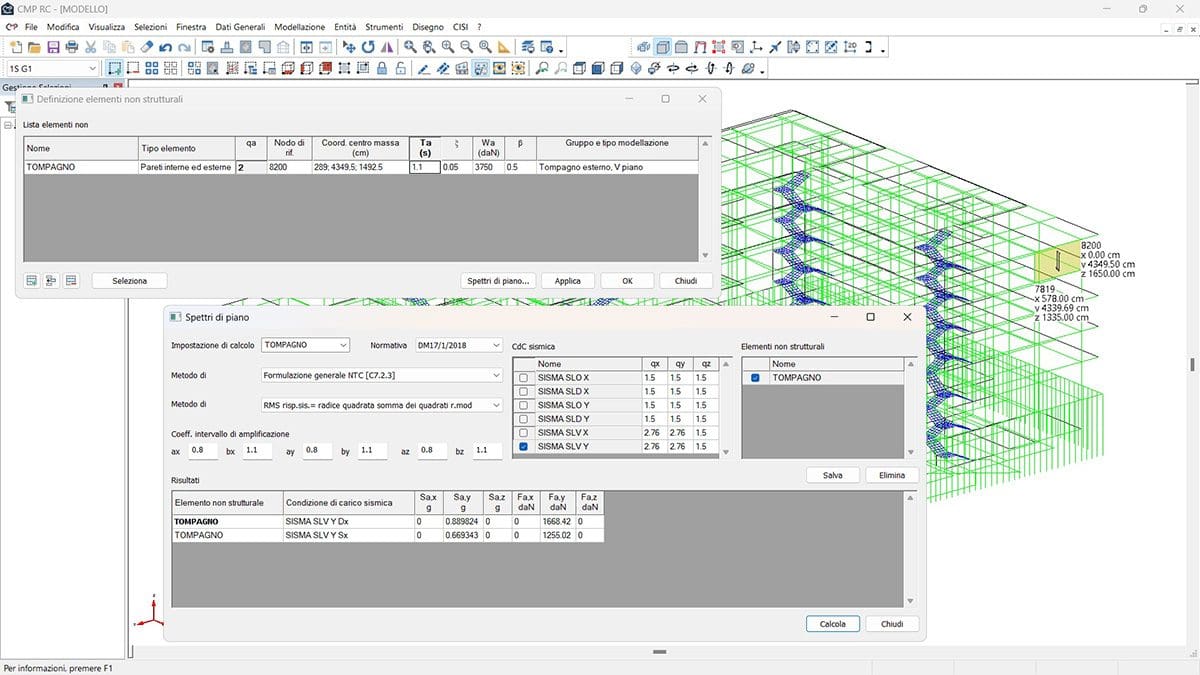

La versione 35.0 introduce la possibilità del calcolo degli spettri di piano secondo le tre formulazioni previste dalla NTC: semplificata per strutture a telaio; semplificata con analisi modale e con il metodo generale.
Duttilità e confinamento
Verifiche di duttilità e stima del confinamento
CMP esegue le verifiche di duttilità ai sensi dei paragrafi 7.3.6.1 e 7.4.4.1.2 del DM 17/01/2018; le verifiche sono altresì condotte per il DM 2008 e per l’Eurocodice.
Il software è inoltre in grado di considerare l’effetto del confinamento e permette all’utente di controllare i risultati ottenuti grazie alla possibilità di tracciare il diagramma momento-curvatura della sezione.

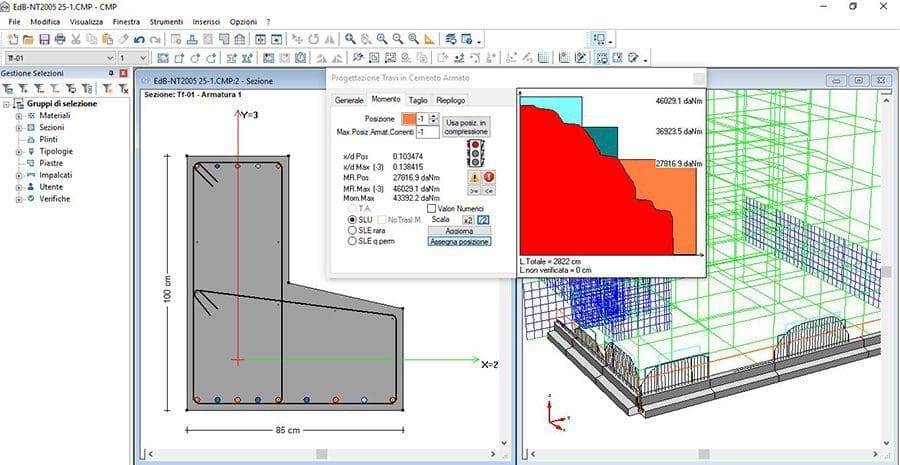

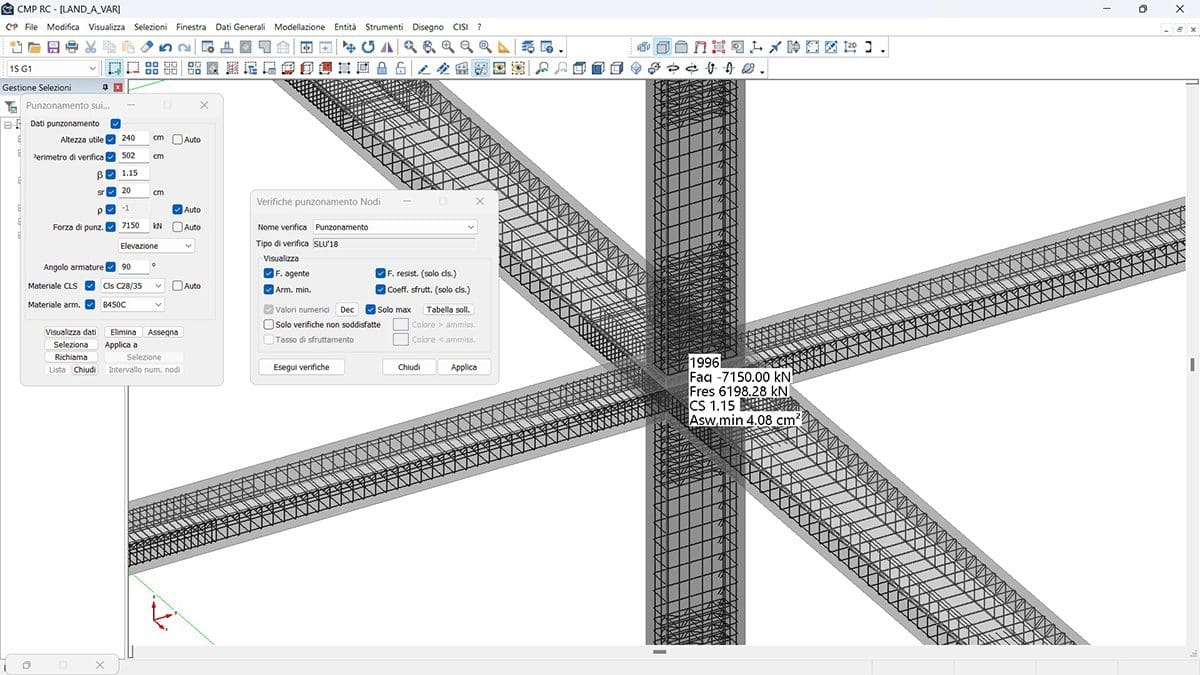

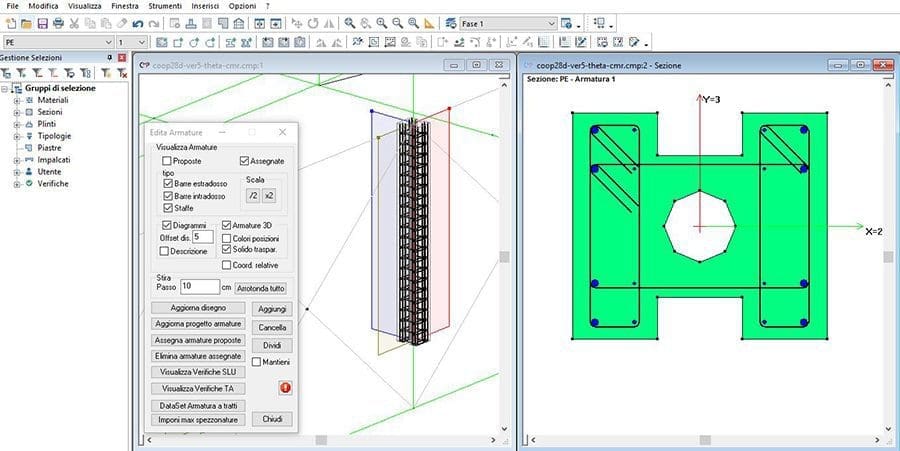

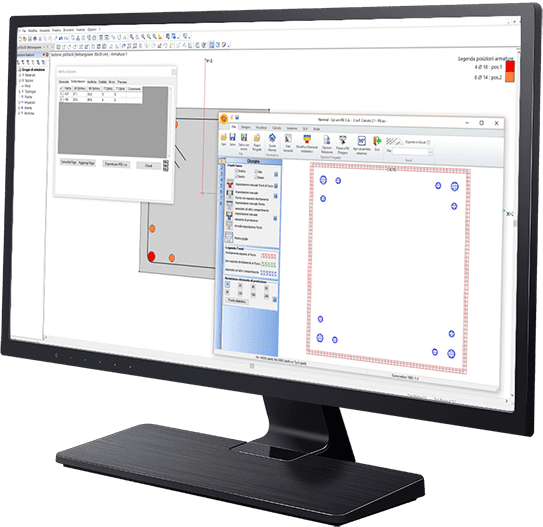

Verifiche dei nodi
Verifiche dei nodi trave pilastro in c.a.
Verifica i nodi trave-pilastro per le strutture in c.a., ai sensi del paragrafo 7.4.4.3 del DM 17/01/2018 e della circolare n.2 21/01/2019.
Riconosce in automatico la geometria del nodo, permette la definizione di parametri avanzati di verifica e svolge i controlli richiesti dalla norma, differenziando il comportamento dei nodi interamente confinati in duttilità media e bassa. Propone quindi all’utente i risultati dei calcoli sia sotto forma di coefficiente numerico sia di resoconto dettagliato: è così possibile mantenere la consapevolezza del processo che ha condotto al risultato delle verifiche.
Viene considerato automaticamente l’effetto benefico del confinamento delle staffe sul nucleo del calcestruzzo.

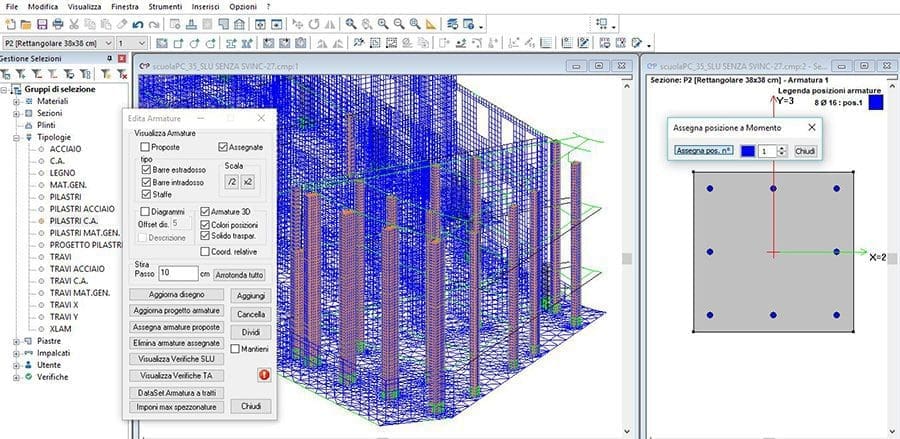

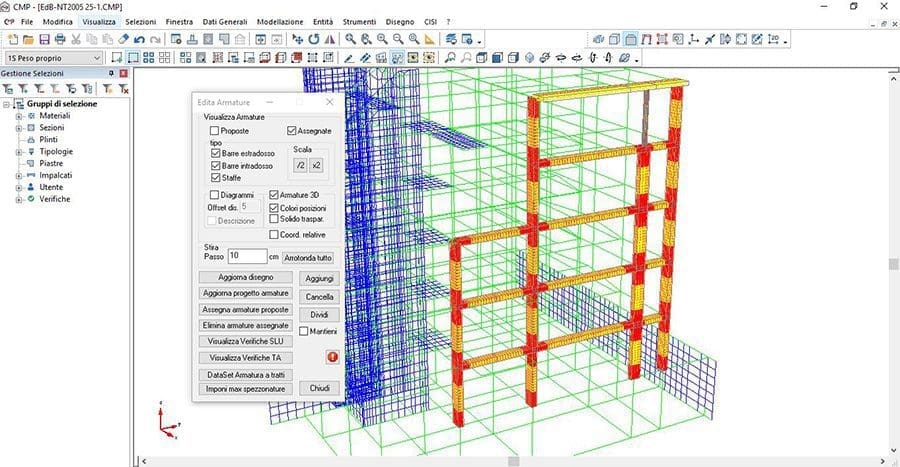

Armature di piastre e gusci in calcestruzzo
Metodi di Wood-Armer e modello "sandwich"

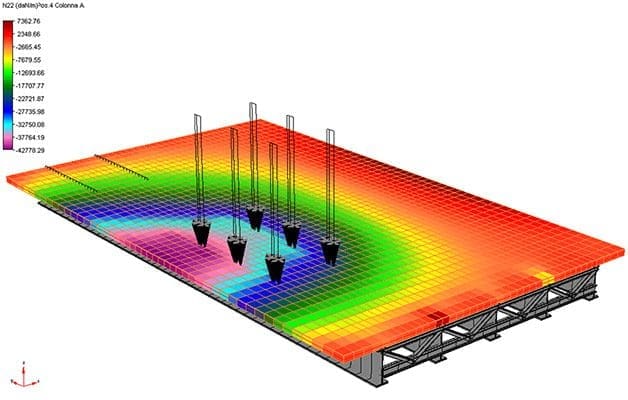

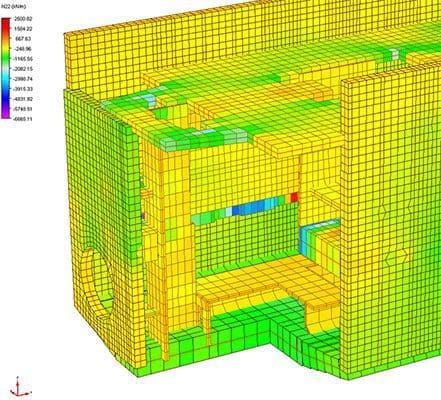

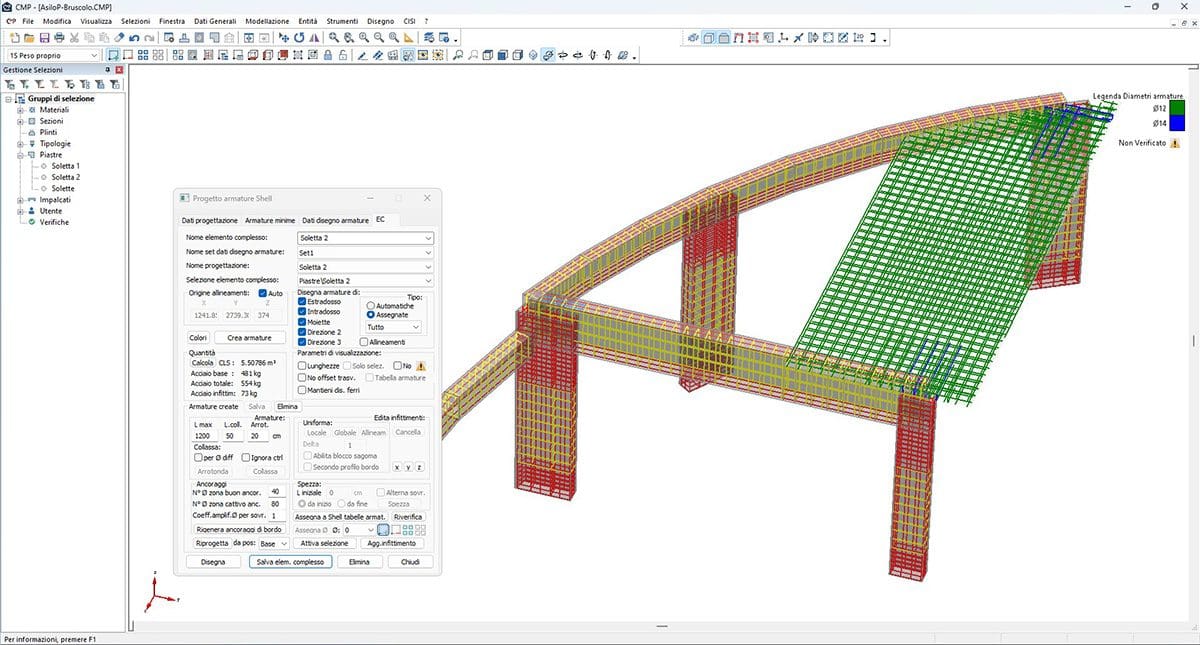

Revisione delle verifiche di lastre, piastre e gusci in c.a. con il metodo “Sandwich” definito dall’Eurocodice 2, con l’introduzione delle verifiche complete dell’armatura trasversale a taglio.

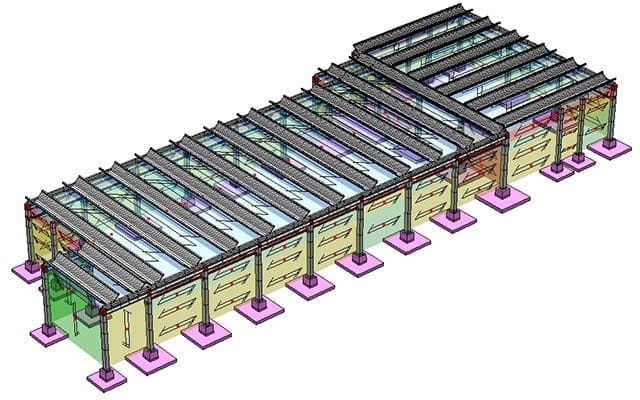

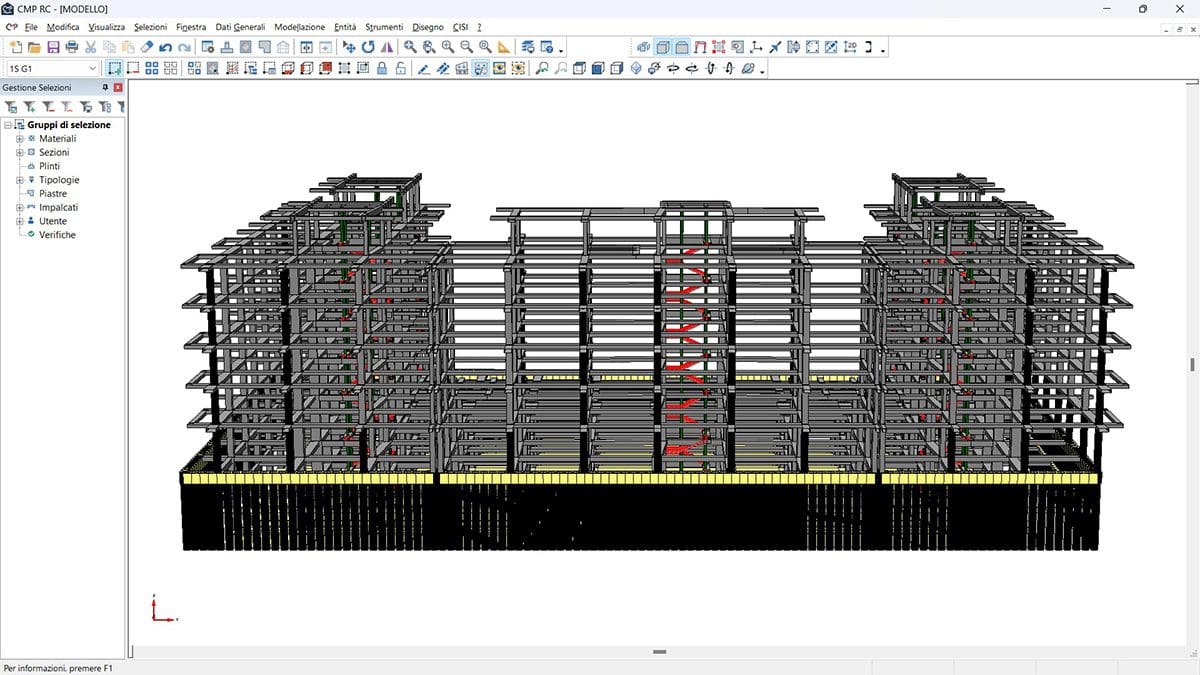

SOFTWARE BIM ANALISI STRUTTURALE

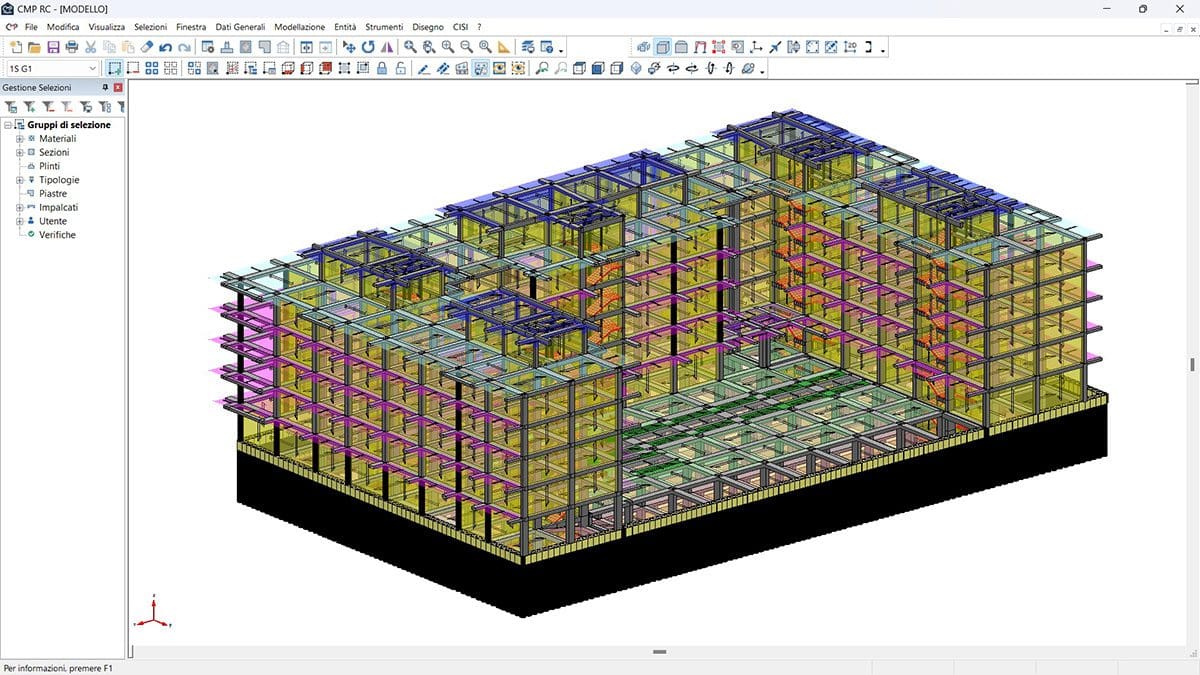

Open BIM
Già nel 2005 CMP elaborò una procedura per l’importazione delle geometrie strutturali (travi, pilastri, muri, solai) e la costruzione di un modello di calcolo da uno dei più diffusi CAD architettonici tridimensionali, nell’ottica di un processo BIM.
Ora le procedure sono state estese in ambito OpenBIM con l’utilizzo dei file in formato IFC, aprendo le porte di CMP a tutti i software BIM che adottano questo protocollo.

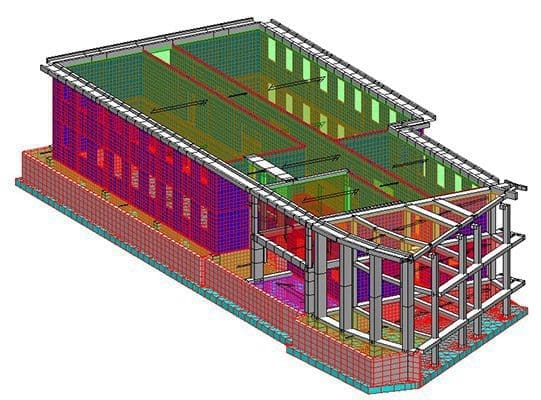

Modulo CMP Murature
L'analisi strutturale con CMP è più potente e completa
Con il modulo Murature possono essere progettate e verificate nell’ambiente di CMP le strutture in muratura, nuove o esistenti.
Doppia possibilità di schematizzazione con il modello a telaio equivalente oppure utilizzando elementi bi/tridimensionali con materiale a comportamento Drucker-Prager. Le procedure, la versatilità, il controllo della modellazione e dei risultati dell’analisi, la gestione automatica degli inviluppi e delle impostazioni di verifica sono applicabili anche alle strutture in muratura.

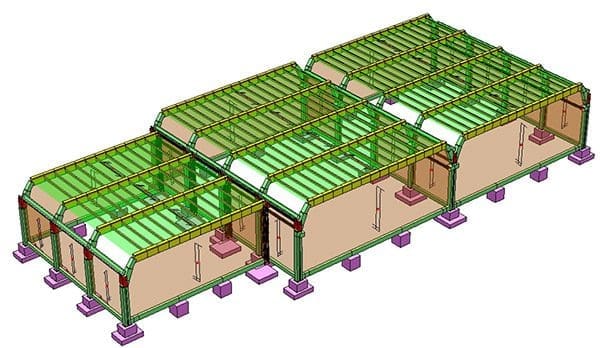

La costruzione del modello diviene estremamente semplice, sia con nuovi e potenti strumenti grafici sia con l’importazione da file DXF e IFC.
Scopri l’imperdibile offerta commerciale
- Aggiornamento alle NTC 2018
- implementazione dei nuovi criteri per il calcolo dei fattori di comportamento, compresi quelli per lo Stato Limite di Danno, con il controllo sul massimo valore di q per lo Stato Limite di salvaguardia della Vita;
- aggiornamento dei coefficienti di sovraresistenza nelle verifiche di capacità;
- esecuzione in automatico delle verifiche di duttilità su tutto il modello o solo nelle sezioni dei pilastri allo spiccato dalle fondazioni;
- possibilità di tenere conto dell’effetto di confinamento del calcestruzzo nelle verifiche di duttilità;
- possibilità di verifiche in campo “sostanzialmente elastico” per strutture o parti di essa non dissipative;
- possibilità di verificare il soddisfacimento dei controlli normativi su travi e pilastri in fase di verifica;
- inserimento dei nuovi criteri di snellezza nelle verifiche di stabilità delle strutture in c.a.;
- calcolo delle pressioni del vento per edifici a pianta rettangolare secondo le istruzioni contenute nella Circolare 21 gennaio 2019.
- Importazione di analisi non lineari da Straus7.
- Calcolo e verifica deformabilità torsionale dell’edificio
- calcolo del rapporto r/ls per determinare la tipologia strutturale (par. 7.4.3.1 NTC 2008);
- procedura di calcolo automatizzata, che valuta il comportamento reale del modello mediante un’analisi statica con condizioni di carico fittizie e spostamenti impressi agli impalcati;
- versatilità nella scelta delle ipotesi di calcolo: piani rigidi / deformabili, comportamento shear type, possibilità di agire su geometrie complesse con più corpi in elevazione;
- elevata controllabilità dei risultati: valori delle rigidezze di piano, posizione dei centri e delle ellissi di rigidezza, risultati di calcolo nelle condizioni fittizie create dalla procedura.

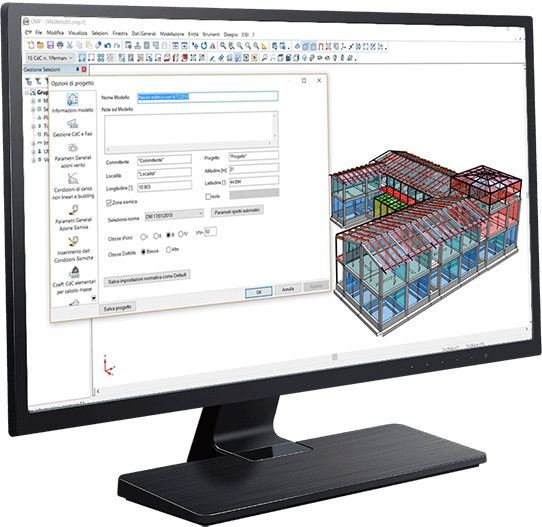

- Revisione interfaccia e riorganizzazione del menu Dati Generali:
- nuovo comando Opzioni Generali, che rivisita e unifica i passaggi necessari all’impostazione del progetto per rendere più agevole la fase di input dei dati;
- allineamento grafico dei comandi alle più moderne interfacce.
- Verifiche in campo sostanzialmente elastico per travi e pilastri in c.a.
- Miglioramento delle procedure di definizione dell’armatura suggerita, in base a controlli normativi
- Esportazione di travi e pilastri in formato IFC
- Procedura per generare un modello di calcolo a partire dall’architettonico BIM.
