Reti Gas
Software progettazione reti gas
Reti Gas è la soluzione ideale per il dimensionamento e la verifica degli impianti di distribuzione del gas sia a bassa pressione, sia a media-alta pressione.
Progettazione reti gas
Reti Gas, integrato nella piattaforma MEP, è la soluzione ideale per il dimensionamento e la verifica degli impianti di distribuzione del gas sia a bassa pressione, sia a media-alta pressione, nel rispetto delle norme UNI 7129:2015 e UNI 11528:2014.
Con Reti Gas è possibile dimensionare ogni tipo di rete, relativamente a:
- Gas combustibili (gas naturale, metano, GPL, propano, idrogeno, ecc);
- Gas industriali e medicali (aria compressa, idrogeno, argon, ossigeno, ecc);
- Ogni altro tipo di gas (purché se ne conoscano le specifiche, ad esclusione dei flussi bifase liquido-gas).

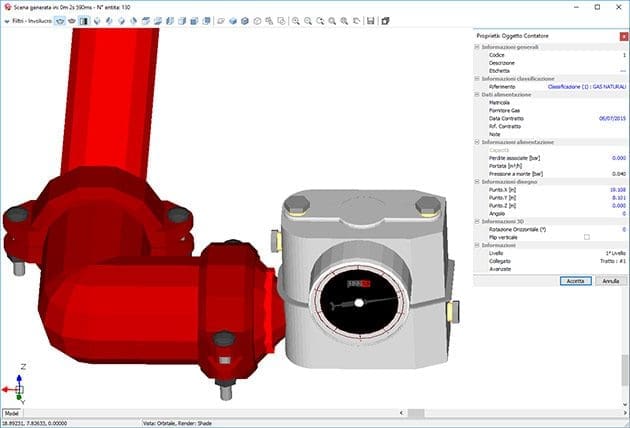

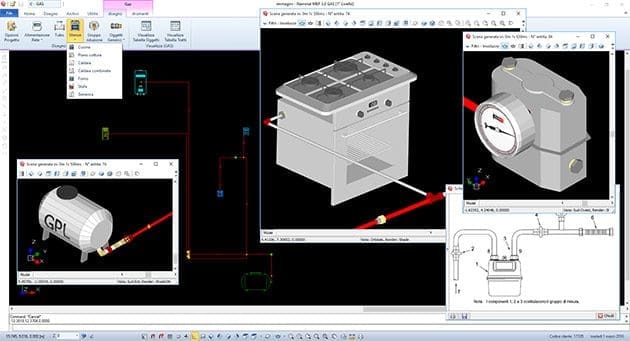

Il suo punto di forza è la semplicità di utilizzo che si avvale di un CAD Render 3D integrato, comune nella piattaforma MEP, intuitivo e flessibile, con tutte le moderne funzioni dei più comuni CAD sul mercato. Il tracciamento della rete risulta ancora più veloce ed immediato grazie all’utilizzo dei blocchi CAD (utenze/valvole/contatore) integrati.
Il programma, dotato di una procedura di calcolo totalmente automatica, riconosce i nodi terminali ed i giunti speciali e ne calcola le perdite di carico puntuali, sommandole alle perdite distribuite e al guadagno\perdita dovuto alle variazioni di quota; quindi determina il diametro in modo tale da non superare la perdita di carico totale massima o la massima velocità imposta.
Il programma è inoltre arricchito e integrato con il software MODELLI, avviabile direttamente dal menù del programma, che guida l’utente alla compilazione della documentazione introdotta dai D.M. n. 37 e AEEG 40/14. A completamento del programma sono disponibili numerosi “schemi di installazione” già pronti che possono essere facilmente stampati o inseriti in relazione.
La documentazione relativa ai risultati di calcolo, insieme ai parametri di progetto e al grafico dell’impianto (esportabile in dwg/dxf), può essere stampata o esportata in formato editabile e in formato pdf.
- Integrazione piattaforma grafica MEP (Cad Render 3D)
- Lettura rete da dwg o disegno tramite CAD interno
- Utilizzo di blocchi CAD (utenze\ valvole\ contatore\ bombolone) integrati ed aggiornati alle ultime normative UNI;

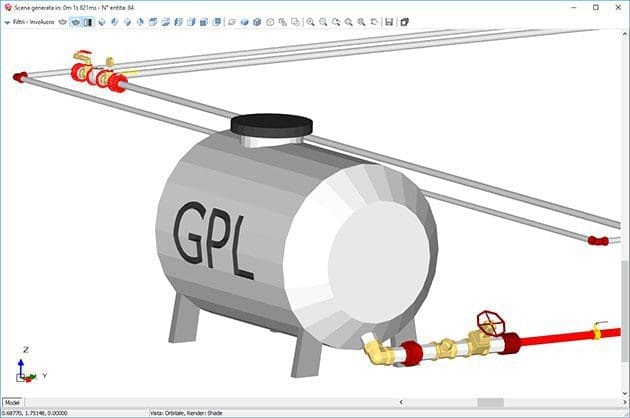

- Disegno tridimensionale solido, wireframe e unifilare (con assonometrie);
- Check up di controllo progetto
- Utilizzo di diverse tipologie di tubazione nella stessa rete (acciaio, rame, polietilene, sistemi multistrato);
- Calcolo automatico per il dimensionamento o la verifica di diverse tipologie di impianti:
- Impianti ad uso domestico con P ≤ 35 kW (UNI 7129:2015)
- Impianti ad uso civile con P > 35 kW (UNI 11528:2014)
- Impianti ad uso industriale, medicale, rete di distribuzione, ecc.
- Calcolo di reti a pressioni differenti in cui sono presenti gruppi di riduzione

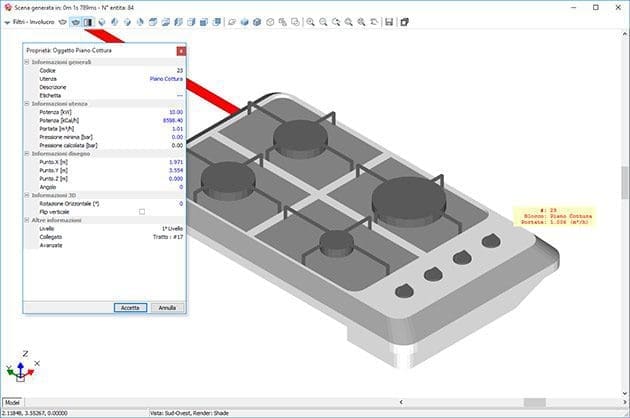

- Visualizzazione real-time dati di calcolo delle singole entità (diametri, materiali, velocità, portata, perdita di carico, pressioni, ecc.)
- Stampa dello schema dell’impianto in dwg con le informazioni necessarie.
- Computo metrico (editabile o excel)
